地震に強い家地震に強い耐震NJO工法

1,000棟以上の実績。
安心と信頼の
「耐震NJO工法」

さまざまな外力を受け止める、
柱+6面体壁構造。

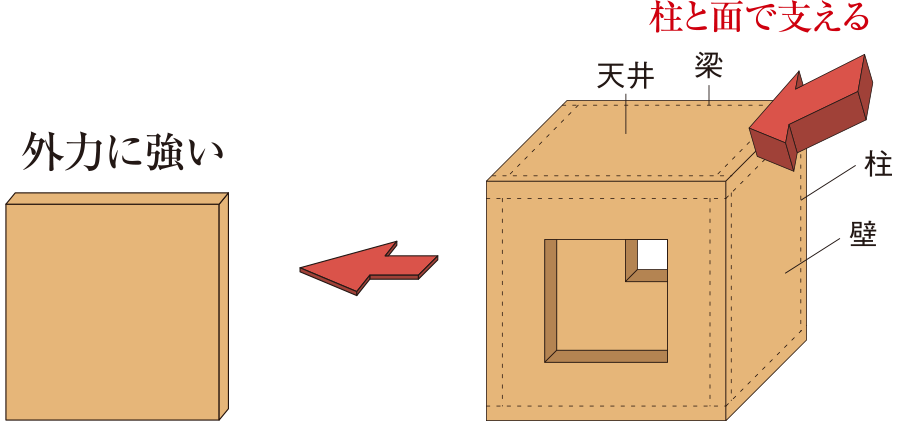

耐震NJO工法では、木造軸組工法の強度に加え、構造用合板を一体化したダイヤグラムと呼ばれる面で四方の壁・床・天井を構成し、建物を支えています。地震の揺れや台風の強風・豪雨といった大きな外力を建物全体で受け止め、6面に分散して変形や崩壊を防ぐ、強固な箱型構造です。

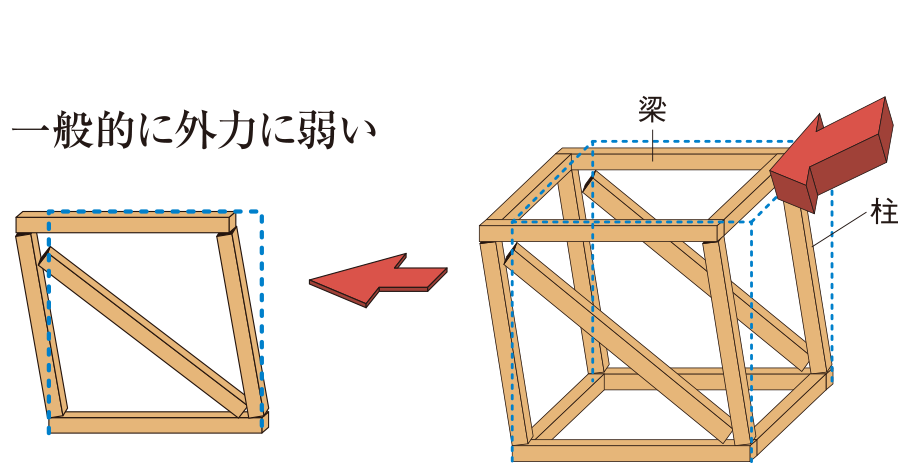

在来工法
在来工法
耐震NJO工法
耐震NJO工法

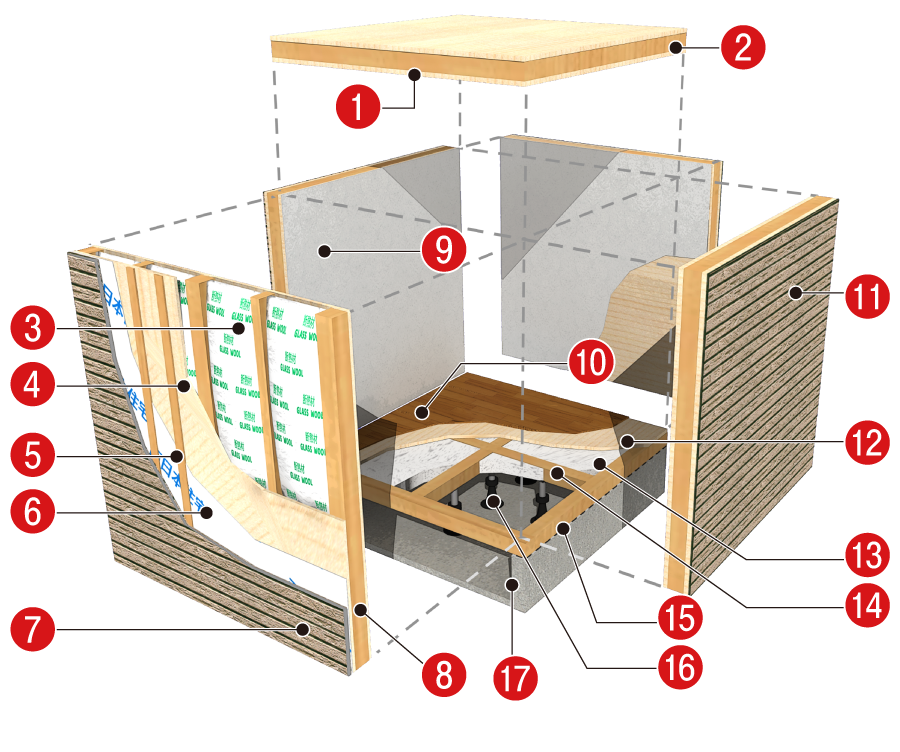

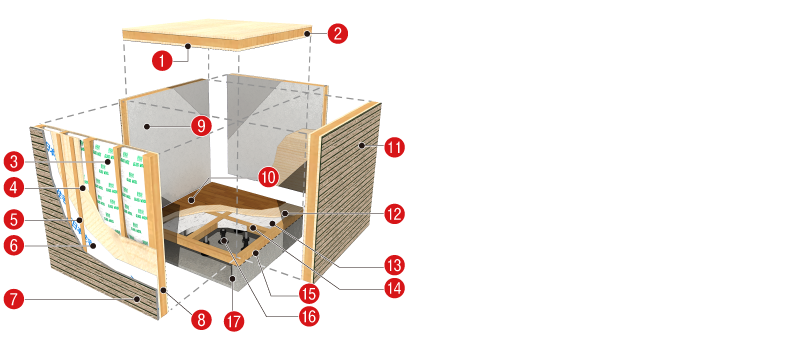

耐震NJO工法 耐震NJO工法
  • 1天井
  • 2
  • 3断熱材
  • 4構造用合板
  • 5胴縁
  • 6防水シート
  • 7外壁サイディング
  • 8
  • 9内装材
  • 10フロアー(12m/m)
  • 11
  • 12構造用合板(28m/m)
  • 13断熱材(25m/m)
  • 14大引き
  • 15土台
  • 16プラスチック束
  • 17コンクリート基礎

基礎から固める安心の家づくり。

ベタ基礎工法とは直接基礎の一種で、建物下の地盤全体に鉄筋を配筋し、そこにコンクリートを流し込んだもの。建物の床面積全体が耐圧盤として設計されているので、地震や重加圧に耐え、基礎構造を破壊から守ります。

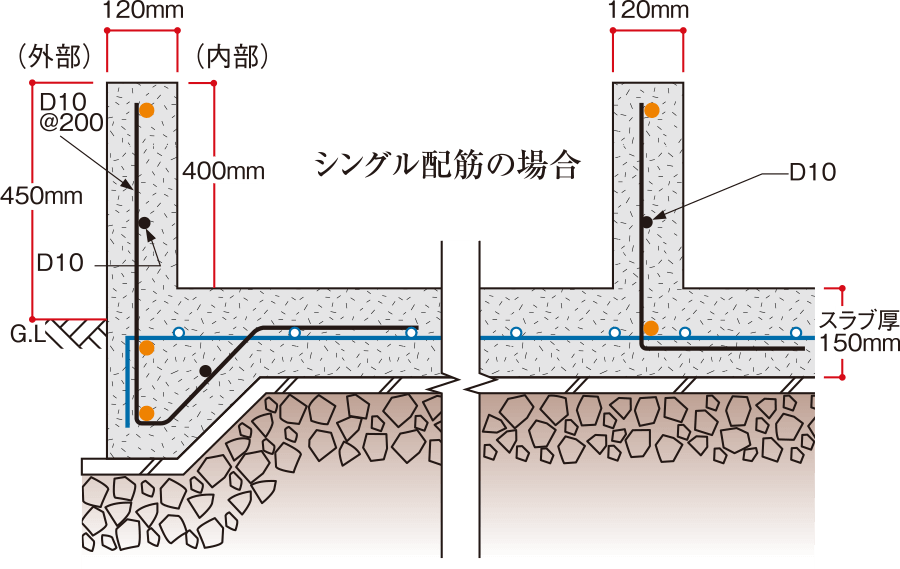

シングル配筋の場合

地震による床からの破壊を防ぎます。

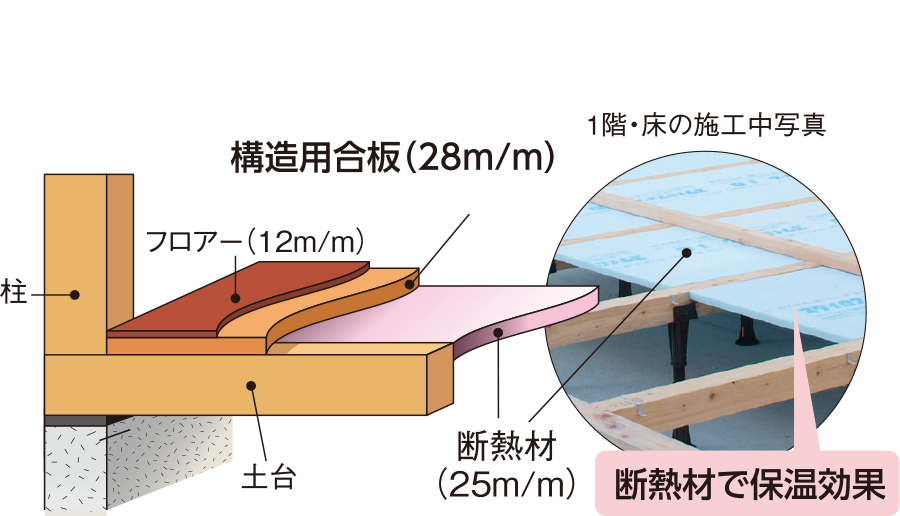

剛床工法とは、床下地に厚い構造用合板を張って水平面のねじれを防ぐ工法です。EPOCH BRANDでは従来工法の2倍以上の厚みがある下地合板を直接梁に接合し、変形を防止して、耐震効果を高めています。さらに1階の床下部分に25ミリ厚の断熱材(スタイロホーム)を敷き詰めることで、保温性も高めました。

剛床工法 40m/m厚フロアー
剛床工法 40m/m厚フロアー

大きな地震でも、耐震力が低下しない!

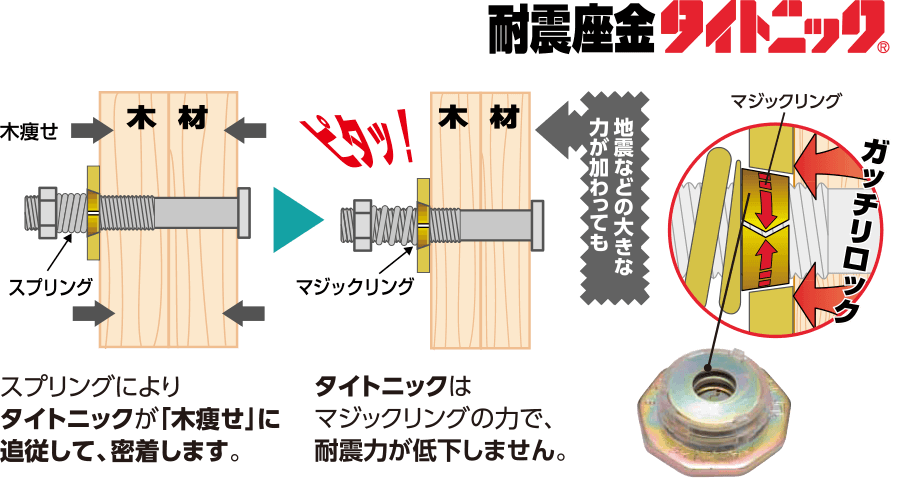

タイトニックはマジックリングがクサビの働きをし、木材の木痩せ、荷重による収縮や振動による緩みを防止して、接合部の耐力低下を防ぎ、スプリングが木痩せに追従しながら無段階にスムーズに押して行くので、新築時の耐震力を長期に維持できるのです。

耐震座金タイトニック

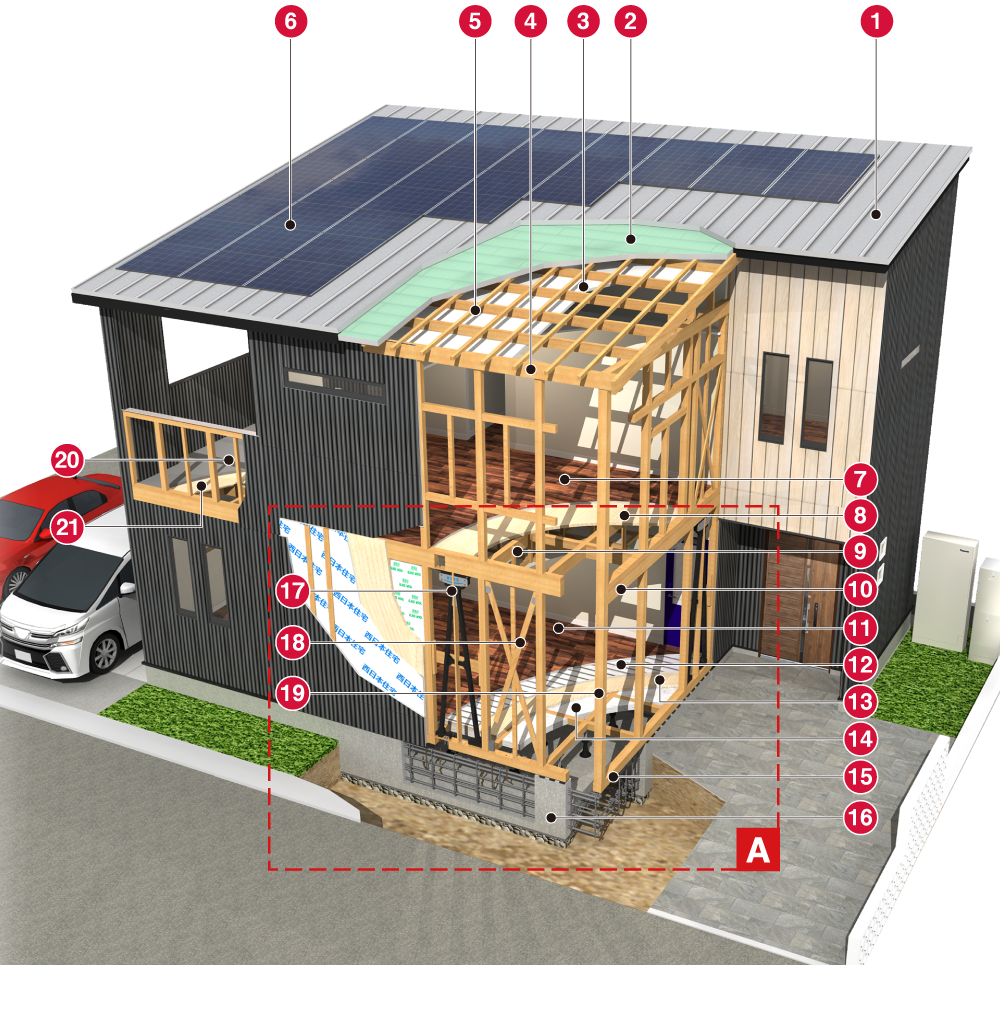

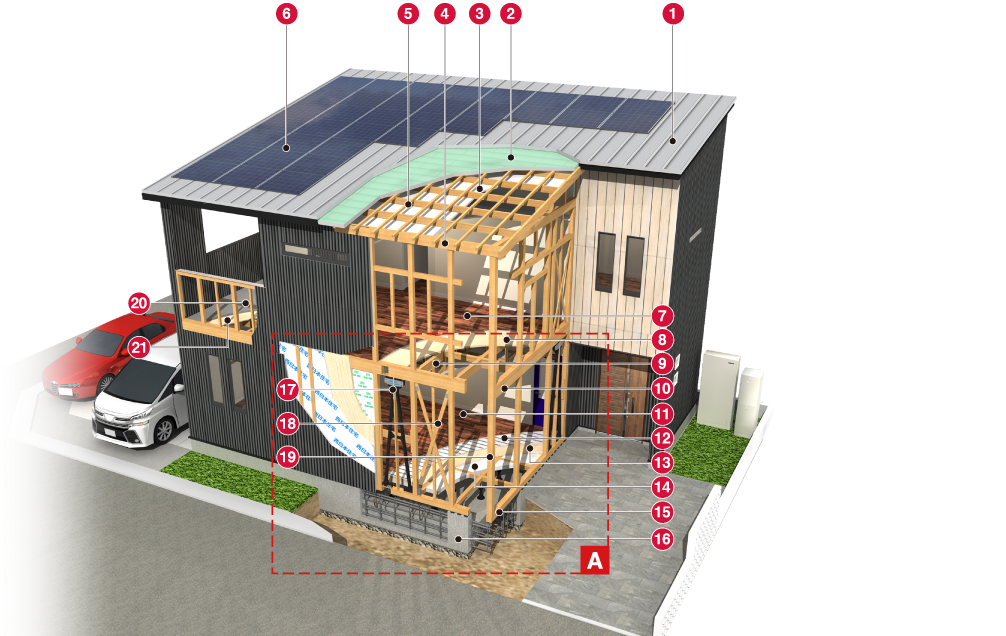

耐震NJO工法耐震NJO工法
  • 1屋根材
  • 2防水シート
  • 3石膏ボード
  • 4軒桁
  • 5垂木
  • 6太陽光発電パネル(オプション)
  • 72階フローリング(12m/m)
  • 8構造用合板(28m/m)
  • 9吊木
  • 10胴差
  • 111階フローリング(12m/m)
  • 12床暖房(12m/m)
  • 13構造用合板(28m/m)
  • 14断熱材(スタイロホーム)
  • 15土台
  • 16コンクリート基礎
  • 17MIRAIE[制震ユニット]
  • 18筋交い
  • 19通し柱(120㎜角)
  • 20FRP防水
  • 21構造用合板(28m/m)

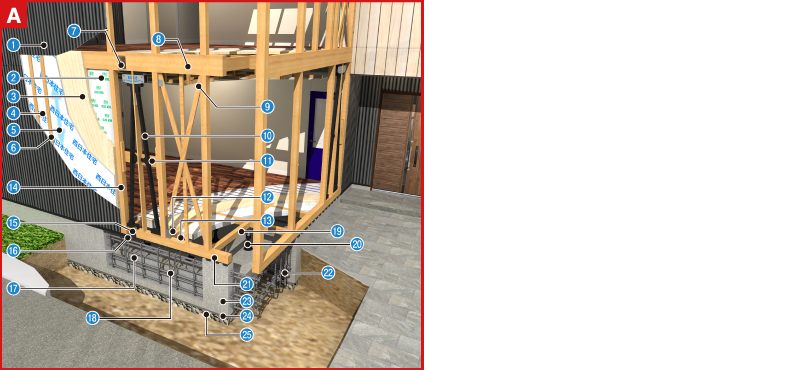

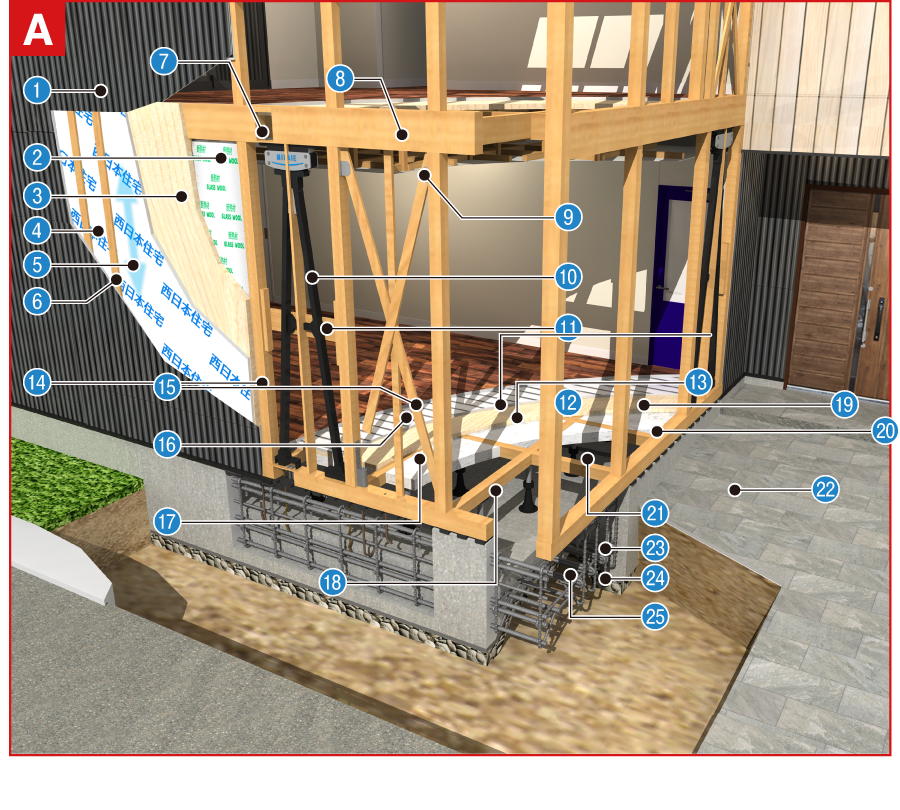

耐震NJO工法耐震NJO工法
  • 1外壁サイディング
  • 2断熱材
  • 3構造用合板
  • 4防水シート
  • 5空気層(壁内換気)
  • 6胴縁
  • 7ラグスクリューボルト
  • 8
  • 9壁筋交取付金物
  • 10MIRAIE[ミライエ]
  • 11横胴縁
  • 12ホールダウン金物
  • 13土台アンカー
  • 14管柱
  • 15ラグスクリューボルト
  • 16基礎パッキン
  • 17アンカーボルト ミライエ用
  • 18アンカーボルト
  • 19大引き
  • 20プラスチック束
  • 21土台
  • 22鉄筋
  • 23コンクリート基礎
  • 24捨てコンクリート
  • 25砕石
